안티롤바 비틀림 강성 비교 계산기

안티롤바 비틀림 강성 비교 계산기 사용법

안티롤바 또는 스태빌라이저를 교체할 때, 직경 차이가 상대 비틀림 강성에 얼마나 영향을 주는지 살펴보는 계산기예요. 기존 제품과 변경할 제품의 직경을 mm 단위로 입력하면 기존 강성을 100%로 놓고 비교해요.

1. 기존 안티롤바 직경에 현재 장착된 제품의 직경을 입력하세요.
2. 변경 안티롤바 직경에 비교할 제품의 직경을 입력하세요.
3. 기존 대비 상대 강성과 강성 변화를 함께 확인하세요.

상대 강성이 150%라면 기존의 1.5배이며, 증가율은 50%예요. 상대 강성이 80%라면 기존의 0.8배이며, 감소율은 20%예요.

계산 방법

속이 찬 원형 단면의 안티롤바에서 재질과 유효 길이 등 다른 조건이 같다면 비틀림 강성은 직경의 4제곱에 비례해요. 따라서 두 직경의 비율을 4제곱해 강성 배수를 구해요.

기존 강성을 100%로 표시하는 상대 강성은 다음과 같아요.

증가 또는 감소한 정도는 상대 강성에서 100%를 빼서 구해요.

변화율이 양수이면 강성 증가, 음수이면 강성 감소를 뜻해요. 계산은 반올림 전 비율로 수행하고, 상대 강성과 변화율은 소수점 둘째 자리까지 표시해요.

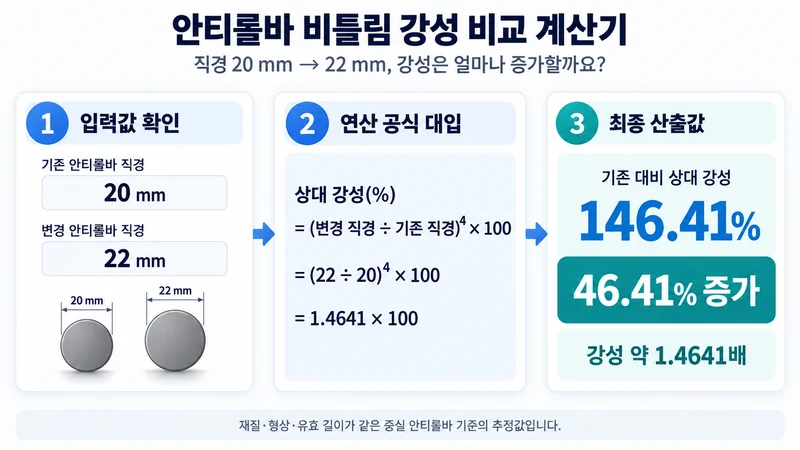

계산 예시

• 상황 1: 20mm에서 22mm로 변경
  직경 비율은 22 ÷ 20 = 1.1이에요. 이를 4제곱하면 1.1⁴ = 1.4641이므로 상대 강성은 146.41%, 강성 증가율은 46.41%예요. 직경은 10% 늘었지만 이 단순 모델에서 강성은 약 46% 증가해요.

• 상황 2: 20mm에서 18mm로 변경
  직경 비율은 18 ÷ 20 = 0.9이고, 강성 배수는 0.9⁴ = 0.6561이에요. 상대 강성은 65.61%이며 기존보다 34.39% 감소해요.

• 상황 3: 24mm에서 동일한 24mm로 비교
  직경 비율과 강성 배수는 모두 1이에요. 다른 조건도 같다면 상대 강성은 100.00%이며 변화가 없어요.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 직경의 영향만 비교하는 단순 추정 참고용 수치예요. 절대 비틀림 강성이나 실제 차량의 롤 각도를 계산하지 않아요.
• 중실 원형 단면을 가정해요. 중공 제품은 외경뿐 아니라 내경도 필요하며, 단면 특성을 계산할 때 외경의 4제곱에서 내경의 4제곱을 빼야 해요.
• 재질, 유효 길이, 굽힘 형상, 레버 암 길이, 부싱과 장착 조건이 다르면 직경만으로 실제 장착 강성을 비교하기 어려워요.
• 조절식 안티롤바는 같은 직경이라도 연결 구멍 위치에 따라 유효 레버 암 길이가 달라져요. 제조사가 제공하는 위치별 강성 자료를 함께 확인하세요.
• 앞뒤 안티롤바 강성 배분은 차량의 선회 특성에도 영향을 줘요. 이 계산값만으로 교체 직경을 결정하지 말고 차량별 호환성과 제조사 권장 설정을 확인하세요.
• 아주 작은 직경 차이는 반올림으로 상대 강성이 100.00%처럼 표시될 수 있어요. 입력 직경의 측정 정밀도도 함께 고려하세요.
