어군탐지기 수심별 빔폭 계산기

어군탐지기 수심별 빔폭 계산기 사용법

수심과 소나의 전체 빔각을 입력하면 송수파기 바로 아래 바닥에서 형성되는 원형 탐지 범위의 직경을 계산합니다. 낚시 포인트를 한 번에 얼마나 넓게 확인할 수 있는지 가늠하거나, 수심에 따른 빔폭 변화를 비교할 때 활용할 수 있습니다.

계산에서는 수심을 $H$, 전체 빔각을 $θ$, 바닥 탐지 직경을 $D$로 표시합니다. 빔각은 좌우 전체 각도인 전각으로 입력해야 하며, 반각을 기준으로 바닥 탐지 반경을 계산합니다.

계산 방법

빔이 수중에서 원뿔 형태로 퍼진다고 가정하면 탐지 반경은 수심에 반각의 탄젠트를 곱한 값입니다. 직경은 반경의 두 배로 계산합니다.

수심이 깊어지거나 빔각이 넓어질수록 바닥에서 탐지되는 원형 범위의 직경도 커집니다.

계산 예시

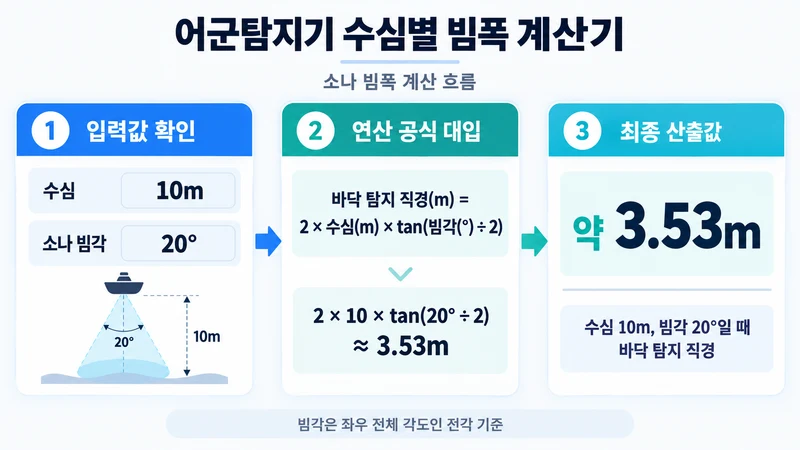

• 상황 1: 수심 10m, 빔각 20°인 경우 2 × 10 × tan(20° ÷ 2) = 약 3.53m이므로 바닥 탐지 직경은 약 3.53m입니다.
• 상황 2: 수심 20m, 빔각 30°인 경우 2 × 20 × tan(30° ÷ 2) = 약 10.72m이므로 바닥 탐지 직경은 약 10.72m입니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 이상적인 원뿔형 빔을 기준으로 한 단순 추정 참고용 수치입니다.
• 실제 소나 빔은 장비와 주파수에 따라 중심부와 주변부의 감도가 다를 수 있습니다.
• 바닥이 경사지거나 수중 장애물이 있으면 계산된 원형 범위와 실제 표시 화면이 달라질 수 있습니다.
• 넓은 빔각은 탐지 범위가 넓지만 위치를 세밀하게 구분하기 어려울 수 있고, 좁은 빔각은 특정 지점을 집중적으로 확인하는 데 유리합니다.
