DAC 출력전압 계산기

DAC 출력전압 계산기 사용법

DAC의 비트 수와 기준전압, 디지털 코드를 입력하면 이상적인 아날로그 출력전압을 계산할 수 있습니다. 마이크로컨트롤러의 DAC 설정값을 확인하거나 센서·오디오·제어 회로의 예상 출력 범위를 검토할 때 활용해 보세요.

디지털 코드가 0이면 출력전압은 0V이고, 최대 코드에 가까워질수록 출력전압은 기준전압에 가까워집니다. 이 계산기는 단극성 DAC를 기준으로 계산합니다.

계산 방법

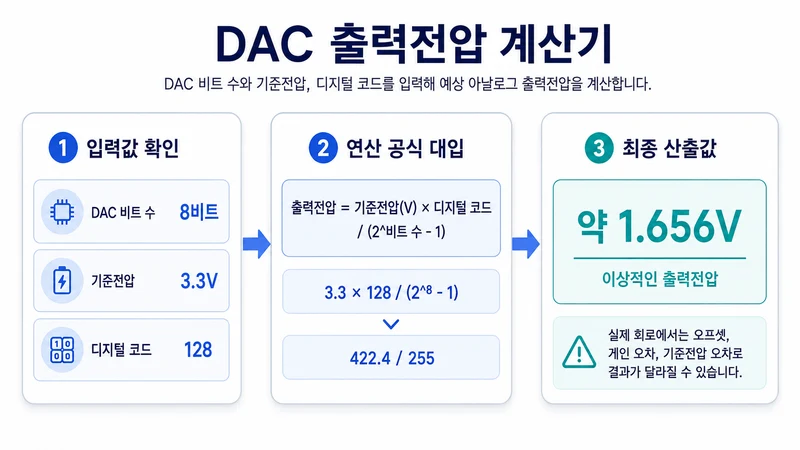

DAC의 전체 디지털 코드 수는 $2^N$개이며, 최대 코드는 $2^N - 1$입니다. 여기서 $N$은 DAC 비트 수입니다. 입력한 디지털 코드가 전체 범위에서 차지하는 비율을 기준전압에 곱해 출력전압을 구합니다.

• $V_{out}$: 예상 출력전압
• $V_{ref}$: 기준전압
• $Code$: 입력 디지털 코드
• $N$: DAC 비트 수

계산 예시

• 8비트 DAC: 기준전압 3.3V, 디지털 코드 128이면 최대 코드 255를 기준으로 계산하여 예상 출력전압은 약 1.656V입니다.
• 12비트 DAC: 기준전압 5V, 디지털 코드 2048이면 최대 코드 4095를 기준으로 계산하여 예상 출력전압은 약 2.501V입니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 이상적인 조건에서의 추정 참고용 수치입니다.
• 양극성 DAC, 오프셋 바이너리 방식, 저항 스트링 방식 등 DAC 구조에 따라 출력 공식이 달라질 수 있습니다.
• 실제 회로에서는 데이터시트의 INL, DNL, 오프셋 오차, 게인 오차와 기준전압의 허용오차를 함께 확인하세요.
• 디지털 코드의 최대값은 $2^N - 1$이며, 입력 코드는 0부터 최대값 사이의 정수여야 합니다.
