압축공기 탱크 충전시간 계산기

압축공기 탱크 충전시간 계산기 사용법

이 계산기는 압축공기 탱크의 용적, 현재 시작 압력, 도달하려는 목표 압력, 압축기의 공급량을 바탕으로 예상 충전시간을 계산합니다. 정비 계획을 세우거나 압축기 용량이 탱크 충전에 충분한지 빠르게 검토할 때 활용할 수 있습니다.

탱크 용적은 탱크에 표시된 정격 용량을 입력하고, 압력은 동일한 단위인 bar로 입력하세요. 압축기 공급량은 장비 사양서의 토출량 또는 현장에서 사용하는 실제 공급량을 L/min 단위로 환산해 입력하면 됩니다.

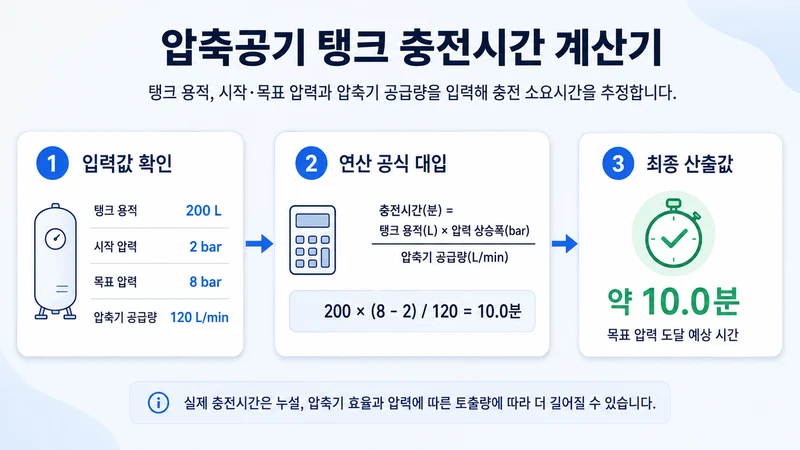

계산 방법

먼저 목표 압력에서 시작 압력을 빼 압력 상승폭을 구합니다. 그다음 탱크 용적에 압력 상승폭을 곱해 필요한 공기량을 계산하고, 이를 압축기 공급량으로 나눕니다.

이 공식은 이상적인 조건에서 압축기 공급량이 일정하다고 가정합니다. 압축기 공급량이 분당 더 많을수록, 탱크 용적과 압력 상승폭이 작을수록 예상 충전시간은 짧아집니다.

계산 예시

• 상황 1: 200L 탱크를 2bar에서 8bar까지 충전하고 압축기 공급량이 120L/min이면 압력 상승폭은 6bar입니다. 필요한 공기량은 200 × 6 = 1,200L이고, 충전시간은 1,200 ÷ 120 = 10분으로 약 10.0분입니다.
• 상황 2: 500L 탱크를 0bar에서 10bar까지 충전하고 압축기 공급량이 250L/min이면 필요한 공기량은 500 × 10 = 5,000L입니다. 따라서 예상 충전시간은 5,000 ÷ 250 = 20분으로 약 20.0분입니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 단순 추정 참고용 수치입니다.
• 압축기 사양의 공급량이 흡입량인지 실제 토출량인지 확인하세요. 충전시간 계산에는 실제 토출에 가까운 값이 더 적합합니다.
• 압력이 높아질수록 압축기의 실제 토출량이 감소할 수 있으므로 결과보다 충전이 늦어질 수 있습니다.
• 호스, 밸브, 피팅과 탱크 연결부의 누설 여부를 점검하세요. 작은 누설도 장시간 충전에서는 큰 차이를 만들 수 있습니다.
• 탱크의 사용 압력과 안전밸브 설정값을 초과하지 말고, 정기적인 부식·손상 검사를 진행하세요.
