동축케이블 전력 손실 계산기

동축케이블 전력 손실 계산기 사용법

동축케이블의 길이와 제품 사양서에 표시된 100m당 감쇠량을 입력하면 케이블 전체에서 발생하는 신호 손실을 계산할 수 있습니다. 계산 결과는 총 손실을 dB로 보여주며, 입력 전력 중 수신단에 남는 전력 비율도 함께 확인할 수 있어요.

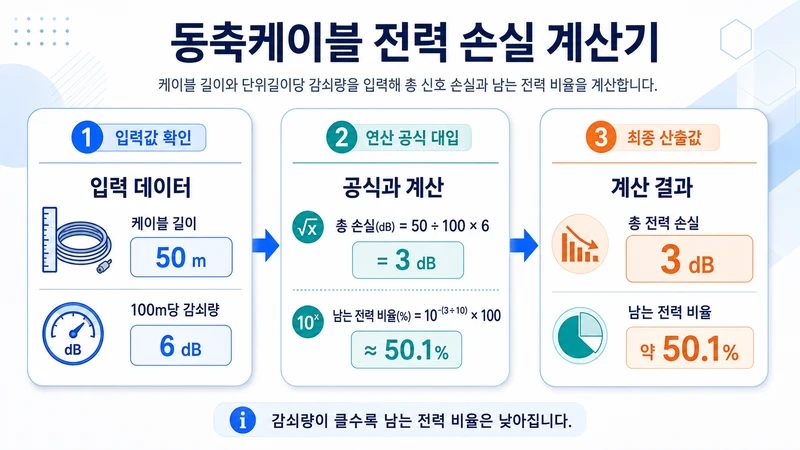

계산 방법

먼저 케이블 길이를 100m 단위로 환산한 뒤 100m당 감쇠량을 곱해 총 손실을 구합니다. 남는 전력 비율은 dB 손실을 전력 비율로 변환해 계산합니다.

계산 예시

• 상황 1: 케이블 길이가 50m이고 100m당 감쇠량이 6dB라면 50 ÷ 100 × 6 = 3dB입니다. 남는 전력은 약 50.12%예요.
• 상황 2: 케이블 길이가 100m이고 100m당 감쇠량이 10dB라면 총 손실은 10dB이며, 남는 전력은 10%입니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 케이블 자체의 감쇠량만 반영한 추정 수치입니다.
• 제조사 사양의 감쇠량은 특정 주파수 기준일 수 있으므로 실제 사용하는 주파수의 값을 입력하세요.
• 커넥터, 어댑터, 분배기, 증폭기, 케이블 굴곡으로 인한 추가 손실은 별도로 계산해야 합니다.
• 케이블 길이가 길거나 고주파 신호를 사용할 때는 총 손실을 확인한 뒤 필요한 경우 저손실 케이블이나 신호 증폭기를 검토하세요.
