CNC 표면속도 계산기

CNC 표면속도 계산기 사용법

CNC 선반이나 밀링 장비에서 공구 지름과 스핀들 RPM을 입력하면 공구 외주가 소재 표면을 이동하는 표면속도를 계산할 수 있습니다. 표면속도는 절삭열, 공구 마모, 가공 품질을 검토할 때 활용하는 기본 절삭 조건입니다.

공구 지름은 밀리미터(mm), 스핀들 회전수는 RPM 단위로 입력하세요. 계산 결과는 분당 이동 거리인 m/min으로 표시됩니다.

계산 방법

공구가 한 바퀴 회전할 때 이동하는 거리는 공구의 원주이며, 원주는 원주율 $\pi$와 공구 지름을 곱해 계산합니다. 여기에 분당 회전수인 RPM을 곱하고, 밀리미터를 미터로 변환하기 위해 1,000으로 나눕니다.

계산 예시

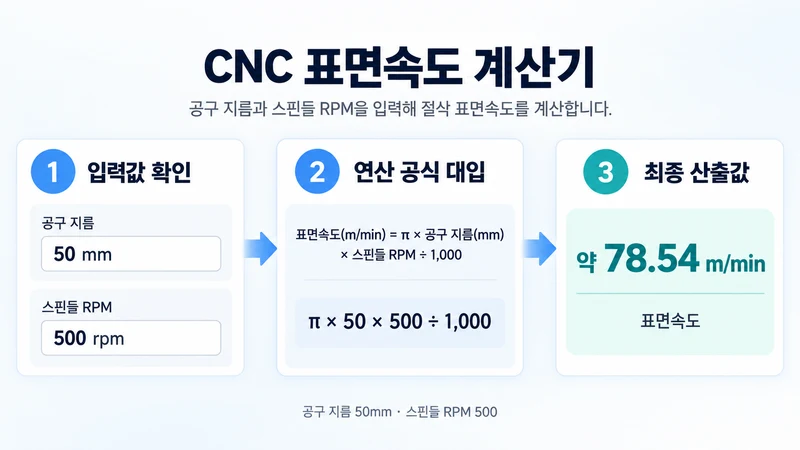

• 상황 1: 공구 지름이 50mm이고 스핀들 RPM이 500이면 π × 50 × 500 ÷ 1,000 = 78.54이므로 표면속도는 약 78.54m/min입니다.
• 상황 2: 공구 지름이 100mm이고 스핀들 RPM이 1,200이면 π × 100 × 1,200 ÷ 1,000 = 376.99이므로 표면속도는 약 376.99m/min입니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 공구가 미끄러지지 않고 정속으로 회전한다는 가정에 따른 이론적인 참고값입니다.
• 같은 RPM이라도 공구 지름이 커지면 표면속도가 높아지므로 공구 지름을 변경할 때 절삭 조건을 다시 확인해야 합니다.
• 알루미늄, 탄소강, 스테인리스강, 티타늄 등 소재별 권장 표면속도는 다를 수 있습니다.
• 공구 제조사가 제공하는 권장 표면속도를 기준으로 RPM을 조정하고, 절삭 깊이와 이송속도도 함께 검토하세요.
• 실제 가공에서는 장비의 최대 회전수, 척 고정 상태, 공구 돌출 길이, 절삭유와 냉각 조건을 확인하세요.
