CNC 칩로드 계산기

CNC 칩로드 계산기 사용법

CNC 칩로드 계산기는 스핀들 RPM, 공구의 날 수, 이송속도를 바탕으로 절삭 공구의 한 날이 부담하는 칩로드를 계산하는 도구입니다. CNC 라우터나 밀링 작업에서 절삭 조건을 설정하고 조정할 때 참고할 수 있습니다.

스핀들 RPM은 공구가 1분 동안 회전하는 횟수이고, 공구 날 수는 절삭에 참여하는 날의 개수입니다. 이송속도는 공구가 1분 동안 이동하는 거리이므로 mm/min 단위를 사용합니다.

계산 방법

날당 칩로드는 이송속도를 스핀들 RPM과 공구 날 수의 곱으로 나누어 계산합니다. 결과 단위는 mm/날이며, 공구의 한 절삭 날이 한 회전에서 이동하는 절삭량을 나타냅니다.

계산 결과가 너무 작으면 공구가 재료를 충분히 절삭하지 못하고 마찰열이 발생할 수 있습니다. 반대로 결과가 너무 크면 공구에 과도한 부하가 걸릴 수 있으므로 소재와 공구에 맞는 권장 범위를 확인해야 합니다.

계산 예시

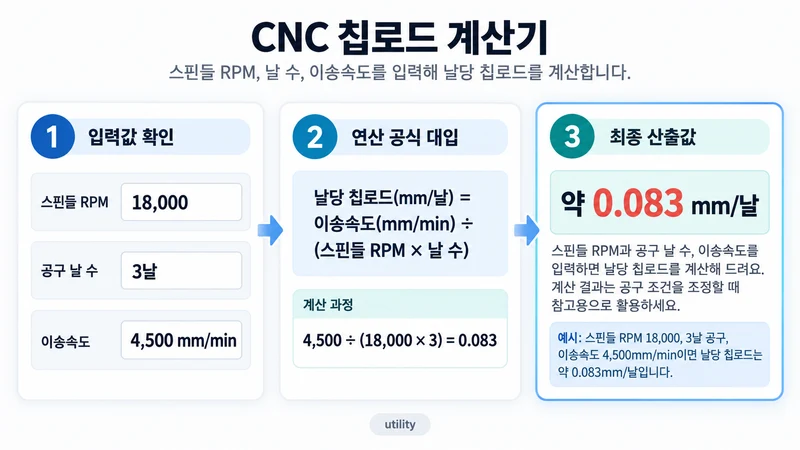

• 상황 1: 스핀들 RPM이 18,000rpm, 공구가 3날, 이송속도가 4,500mm/min이라면 4,500 ÷ (18,000 × 3) = 0.083이므로 날당 칩로드는 약 0.083mm/날입니다.
• 상황 2: 스핀들 RPM이 12,000rpm, 공구가 2날, 이송속도가 3,000mm/min이라면 3,000 ÷ (12,000 × 2) = 0.125이므로 날당 칩로드는 약 0.125mm/날입니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 절삭 조건을 정하기 위한 단순 참고용 수치입니다.
• 적정 칩로드는 공구 지름, 날 형상, 소재, 절삭 깊이, 절삭 폭, 장비 강성에 따라 달라집니다.
• 칩로드가 너무 낮으면 문지름 가공과 열 발생이 증가할 수 있고, 너무 높으면 공구 파손이나 진동이 발생할 수 있습니다.
• 실제 가공 전에는 공구 제조사의 권장 칩로드와 장비의 최대 이송속도를 확인하세요.
• 가공 중 소리, 진동, 표면 품질, 칩 형태와 공구 온도를 함께 관찰하면서 조건을 조정하는 것이 좋습니다.
