케이블 드럼 잔여 길이 계산기

케이블 드럼 잔여 길이 계산기 사용법

드럼 코어 지름, 드럼 외경, 케이블 지름, 권취 폭을 같은 단위인 mm로 입력하면 드럼에 남아 있는 케이블의 예상 길이를 계산합니다. 케이블 사이의 빈틈과 권취 불균일성을 고려해 90%의 권취 효율을 적용합니다.

계산 방법

케이블이 감긴 부분은 드럼 외경과 코어 지름 사이의 원통형 공간으로 보고, 케이블 단면적을 이용해 길이를 추정합니다. 권취 효율은 실제 권취 과정에서 생기는 빈 공간을 반영하는 보정값입니다.

$L$은 예상 잔여 길이(m), $W$는 권취 폭(mm), $D$는 드럼 외경(mm), $d$는 드럼 코어 지름(mm), $c$는 케이블 지름(mm), $η$는 권취 효율입니다.

계산 예시

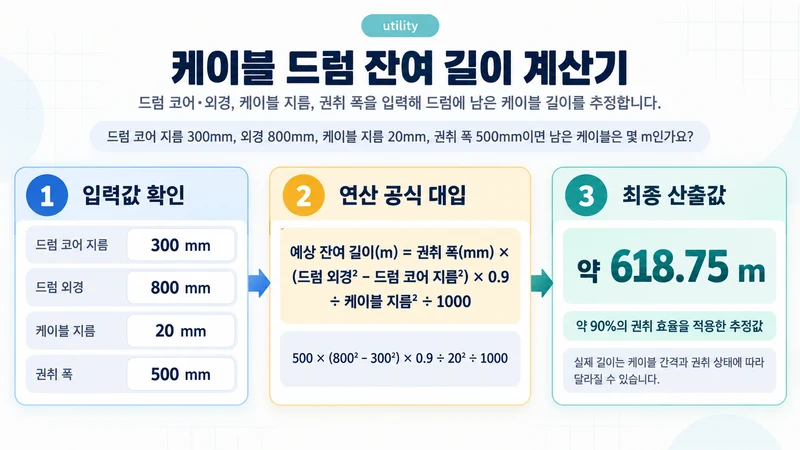

• 상황 1: 코어 지름 300mm, 외경 800mm, 케이블 지름 20mm, 권취 폭 500mm라면 약 618.75m로 계산됩니다.
• 상황 2: 코어 지름 400mm, 외경 1000mm, 케이블 지름 10mm, 권취 폭 600mm라면 약 4,536m로 추정됩니다. 케이블 지름이 작을수록 같은 드럼 공간에 더 긴 케이블을 감을 수 있습니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 단순 추정 참고용 수치입니다.
• 드럼 외경은 케이블이 감긴 가장 바깥쪽까지, 코어 지름은 케이블이 감기기 시작하는 중심 원통의 지름까지 측정해 주세요.
• 케이블 지름에는 피복을 포함한 실제 외경을 입력해야 합니다.
• 권취 폭이 드럼의 실제 케이블 수용 폭과 다르면 결과 오차가 커질 수 있습니다.
• 실무에서 정확한 재고 파악이 필요하면 권취 장력, 케이블 외경 편차, 층별 감김 상태를 함께 확인하세요.
