볼트 체결 축력 추정 계산기

볼트 체결 축력 추정 계산기 사용법

이 계산기는 볼트의 지름, 체결 토크, 토크계수를 이용해 예상 체결 축력을 간편하게 추정합니다. 체결 토크를 알고 있을 때 볼트에 걸리는 인장 방향의 힘을 대략 확인하거나, 여러 체결 조건을 비교할 때 참고할 수 있습니다.

볼트 지름은 mm, 체결 토크는 N·m 단위로 입력하고 토크계수는 단위가 없는 값으로 입력하세요. 일반적인 조건에서는 토크계수 0.15~0.25를 참고할 수 있지만, 사용 환경에 맞는 값을 적용하는 것이 좋습니다.

계산 방법

토크와 축력의 기본 관계는 다음과 같습니다.

여기서 $T$는 체결 토크, $K$는 토크계수, $F$는 체결 축력, $d$는 볼트 지름입니다. 지름을 mm, 토크를 N·m로 입력하면 결과를 kN으로 표시할 때 수치상 다음과 같이 계산할 수 있습니다.

계산 예시

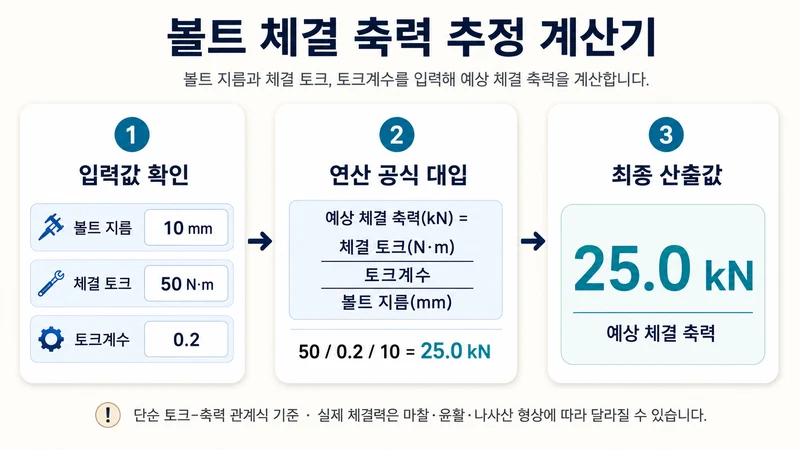

• 예시 1: 볼트 지름이 10mm, 체결 토크가 50N·m, 토크계수가 0.2라면 50 ÷ (0.2 × 10) = 25이므로 예상 체결 축력은 약 25.00kN입니다.
• 예시 2: 볼트 지름이 8mm, 체결 토크가 20N·m, 토크계수가 0.15라면 20 ÷ (0.15 × 8) = 16.67이므로 예상 체결 축력은 약 16.67kN입니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 토크-축력 관계식에 따른 단순 추정 참고용 수치입니다.
• 토크계수는 나사산과 볼트 머리 또는 너트 좌면의 마찰 상태에 따라 달라집니다.
• 윤활, 표면 처리, 나사산 오염, 체결 속도, 반복 체결 여부에 따라 실제 축력이 달라질 수 있습니다.
• 볼트의 항복강도와 허용 응력, 체결 대상 부품의 압축 변형, 안전율을 별도로 검토해야 합니다.
• 안전이 중요한 설비나 구조물에는 관련 설계 규격과 제조사 자료, 체결 시험 결과를 우선 적용하세요.
