ADC 전압 분해능 계산기

ADC 전압 분해능 계산기 사용법

ADC의 비트 수와 기준전압을 입력하면 하나의 디지털 코드가 변할 때 필요한 아날로그 입력전압 간격을 계산할 수 있습니다. 센서 측정 범위, 마이크로컨트롤러의 ADC 설정, 계측 회로의 최소 감지전압을 확인할 때 활용하세요.

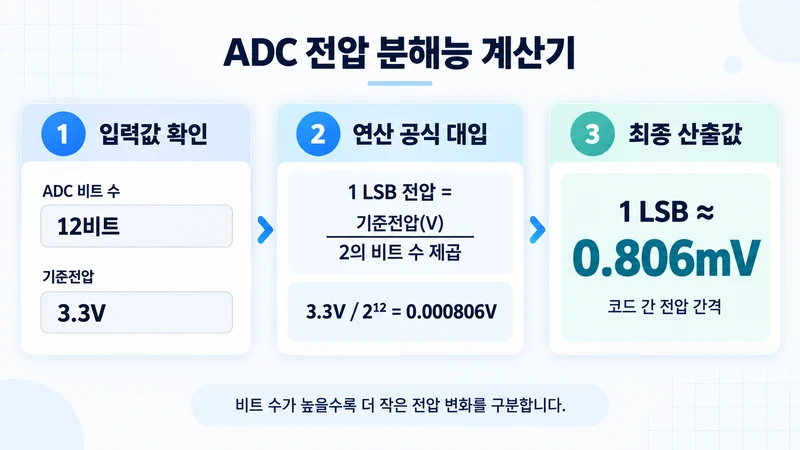

계산 방법

ADC의 전체 코드 레벨은 비트 수에 따라 결정되며, 기준전압 범위를 전체 레벨 수로 나누면 1 LSB 전압을 구할 수 있습니다.

전압을 밀리볼트로 표시하려면 계산한 전압에 1,000을 곱합니다.

각 코드의 이상적인 입력전압은 코드 번호에 1 LSB 전압을 곱해 추정할 수 있습니다. 최대 코드는 전체 레벨 수에서 1을 뺀 값입니다.

계산 예시

• 12비트 ADC, 기준전압 3.3V: 전체 레벨은 2^12 = 4,096단계이며, 1 LSB 전압은 3.3V / 4,096 ≈ 0.806mV입니다.
• 8비트 ADC, 기준전압 5V: 전체 레벨은 2^8 = 256단계이며, 1 LSB 전압은 5V / 256 ≈ 19.531mV입니다.

사용 시 주의사항 및 활용 팁

• 본 계산기 결과는 이상적인 ADC의 이론상 전압 분해능을 나타내는 참고용 수치입니다.
• 실제 ADC에서는 양자화 오차, 입력 노이즈, 오프셋 오차, 이득 오차, 비선형성 때문에 측정 가능한 분해능이 낮아질 수 있습니다.
• 기준전압의 안정성이 낮으면 계산된 1 LSB 전압도 함께 변하므로 정밀 측정에서는 정밀한 기준전압원을 사용하세요.
• 센서의 출력 범위가 ADC 입력 범위보다 작다면 신호 증폭이나 기준전압 조정을 통해 ADC의 유효 분해능을 높일 수 있습니다.
