555 타이머 단안정 펄스폭 계산기

555 타이머 단안정 펄스폭 계산기 사용법

555 타이머의 단안정 모드(Monostable Multivibrator, 원샷 회로)는 외부에서 음(-)의 트리거 신호가 인가되었을 때 사전에 설정된 일정 시간 동안만 HIGH 신호를 출력하고 다시 대기 상태(LOW)로 돌아가는 회로입니다.

스위치 디바운스(Debounce), 지연 릴레이 제어, 터치 타이머 스위치, 펄스 폭 확장기(Pulse Stretcher) 등 전자회로 제작 시 필요한 정밀 타이밍을 설계할 때 외부 저항 $R$과 커패시터 $C$ 값을 신속하게 계산할 수 있습니다.

1. 타이밍 저항 ($R$): 방전 핀(7번)과 임계 핀(6번) 사이에 연결된 풀업 저항 값을 $k\Omega$ 단위로 입력합니다.
2. 타이밍 커패시턴스 ($C$): 6번 핀과 접지(GND) 사이에 연결된 커패시터 용량을 $\mu\text{F}$ 단위로 입력합니다.
3. 결과로 계산된 밀리초($\text{ms}$) 및 초($\text{초}$) 단위의 출력 펄스폭과 $RC$ 시정수를 확인합니다.

계산 방법

555 타이머가 단안정 모드로 동작할 때 커패시터 $C$는 저항 $R$을 통해 공급 전압 $V_{CC}$를 향해 충전됩니다. 이때 커패시터 양단 전압 $V_C(t)$는 다음과 같은 지수 충전 방정식을 따릅니다.

555 타이머 내부의 상한 비교기는 커패시터 전압 $V_C(t)$가 기준 전압인 $\frac{2}{3} V_{CC}$에 도달하는 순간 출력을 LOW로 리셋하고 7번 핀(Discharge)을 통해 커패시터를 방전시킵니다.

위 식을 정리하면 다음과 같은 펄스폭 공식이 유도됩니다.

자연로그 값 $\ln(3) \approx 1.098612...$를 공학 실무 표준인 1.1로 근사하면 최종 공식이 도출됩니다.

• 저항 $R$을 $\text{k}\Omega$($10^3\,\Omega$), 커패시턴스 $C$를 $\mu\text{F}$($10^{-6}\text{ F}$) 단위로 입력하면 단위 환산에 의해 결과는 밀리초($\text{ms}$) 단위로 직관 계산됩니다.

계산 예시

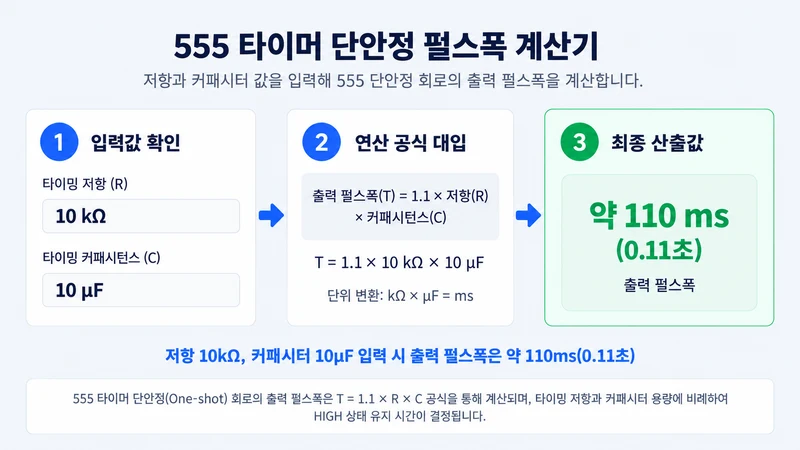

• 상황 1: 스위치 디바운스 펄스 생성 ($10\text{ k}\Omega$, $10\ \mu\text{F}$)

  • 기계식 스위치의 접점 채터링을 방지하기 위한 표준 디바운스 회로
  $$T = 1.1 \times 10\text{ k}\Omega \times 10\ \mu\text{F} = 110\text{ ms}$$
  • 트리거 입력 시 $110\text{ ms}$ 동안 안정적인 HIGH 펄스가 발생합니다.

• 상황 2: 자동 차단 릴레이 구동 ($100\text{ k}\Omega$, $10\ \mu\text{F}$)

  • 센서 감지 후 약 1초간 부하를 켜두는 지연 스위치 회로
  $$T = 1.1 \times 100\text{ k}\Omega \times 10\ \mu\text{F} = 1100\text{ ms} = 1.1\text{ 초}$$
  • 약 1.1초 동안 계전기 코일을 여자시킬 수 있습니다.

• 상황 3: 10초 이상의 장시간 타이머 ($100\text{ k}\Omega$, $100\ \mu\text{F}$)

  • 조명 장치나 환풍기 지연 오프 타이머
  $$T = 1.1 \times 100\text{ k}\Omega \times 100\ \mu\text{F} = 11000\text{ ms} = 11.0\text{ 초}$$
  • 약 11초간 램프를 점등한 후 자동으로 소등됩니다.

사용 시 주의사항 및 활용 팁

• 저항값 권장 범위: 타이밍 저항 $R$은 통상 $1\text{ k}\Omega$ 이상 $10\text{ M}\Omega$ 이하를 권장합니다. 저항이 $1\text{ k}\Omega$보다 너무 작으면 7번 핀 내부 방전 트랜지스터에 과전류가 흐를 수 있고, $10\text{ M}\Omega$ 이상으로 커지면 6번 핀(Threshold)의 입력 바이어스 누설 전류에 의해 커패시터 충전이 방해받을 수 있습니다.
• 커패시터 선정과 누설 전류: 장시간(수십 초 이상) 타이머를 위해 대용량 전해 커패시터를 사용할 경우, 커패시터 자체의 내부 누설 전류(Leakage Current)로 인해 전압이 $\frac{2}{3} V_{CC}$까지 도달하지 못하고 회로가 멈추는 현상이 발생할 수 있습니다. 1초 이상의 긴 타이머는 저누설 탄탈 커패시터나 CMOS 버전(LMC555, TLC555)을 사용하는 것이 유리합니다.
• 트리거 신호 조건: 2번 핀(Trigger)에 인가되는 트리거 펄스 폭은 반드시 출력 펄스폭 $T$보다 짧아야 합니다. 트리거가 계속 LOW 상태로 머무르면 펄스폭 계산값과 무관하게 출력이 강제로 HIGH를 유지합니다.
• 5번 핀 노이즈 바이패스: 전원 노이즈로 인한 타이밍 지터(Jitter)를 방지하기 위해 5번 핀(Control Voltage)과 접지(GND) 사이에 반드시 $0.01\ \mu\text{F}$ 세라믹 커패시터를 배치하세요.
