브레이크 디스크 열에너지 계산기

브레이크 디스크 열에너지 계산기 사용법

주행 중인 자동차가 감속하거나 급정지할 때, 차량이 가진 거대한 **운동에너지($E_k$)는 브레이크 패드와 디스크 로터 사이의 마찰을 통해 순식간에 열에너지(Heat Energy)**로 변환됩니다.

이 계산기는 차량의 공차 및 적재 중량, 제동 전후의 속도, 그리고 차량의 전후륜 브레이크 제동력 배분율을 입력받아 브레이크 시스템 전체 및 개별 휠 디스크가 흡수해야 하는 총 열량을 정밀하게 산출합니다. 트랙 주행, 튜닝용 브레이크(대용량 로터, 캘리퍼) 용량 선정, 또는 내리막길 브레이크 열부하 예측에 활용할 수 있습니다.

계산 공식 및 원리

물리학의 에너지 보존 법칙에 따라 제동 시 소모되는 운동에너지는 다음과 같이 계산됩니다.

1. 속도 단위 변환

2. 운동에너지 변화량(총 열에너지) 계산

• $m$: 차량 총 중량 ($\text{kg}$)
• $v_1$: 감속 전 초기 속도 ($\text{m/s}$)
• $v_2$: 감속 후 최종 속도 ($\text{m/s}$)

단위를 킬로줄($\text{kJ}$)과 킬로칼로리($\text{kcal}$)로 환산하면 다음과 같습니다.

3. 축별 및 휠(디스크) 1개당 열에너지 분배

급제동 시 발생하는 무게 중심 이동(하중 이동)으로 인해 전륜 브레이크에 더 많은 열이 집중됩니다.

• 전륜 1개 디스크 열부하:

• 후륜 1개 디스크 열부하:

계산 예시

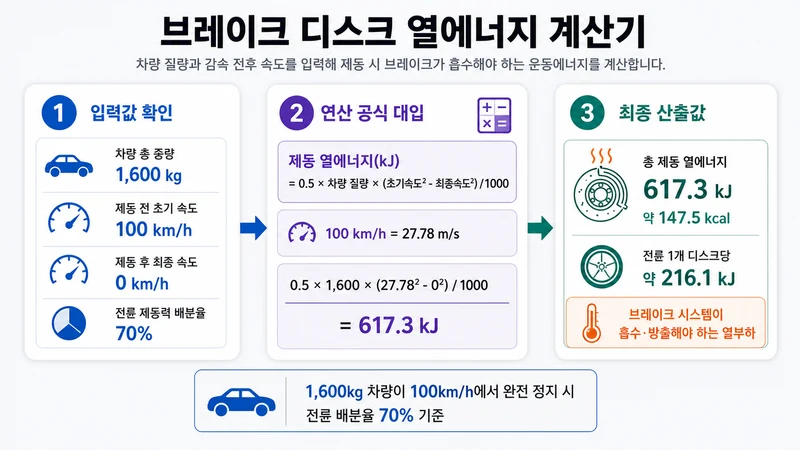

예시 1: 일반 중형 세단의 100km/h 고속도로 급정지

• 차량 총 중량: $1,600\text{kg}$
• 초기 속도: $100\text{km/h}$ ($\approx 27.78\text{m/s}$)
• 최종 속도: $0\text{km/h}$ (완전 정지)
• 제동 배분: 전륜 $70\%$, 후륜 $30\%$
• 총 흡수 열에너지:

• 전륜 1개 디스크 열부하: 약 $216.1\text{kJ}$ ($617.3 \times 0.7 \div 2$)
• 후륜 1개 디스크 열부하: 약 $92.6\text{kJ}$ ($617.3 \times 0.3 \div 2$)

예시 2: 중량 전기차의 140km/h 초고속 감속 (140 → 60km/h)

• 차량 총 중량: $2,400\text{kg}$
• 초기 속도 / 최종 속도: $140\text{km/h} \rightarrow 60\text{km/h}$
• 총 흡수 열에너지: 약 $1,481.5\text{kJ}$ (약 $354.1\text{kcal}$)
• 속도가 2배가 되면 운동에너지는 4배로 증가하므로 고속에서의 1회 감속만으로도 엄청난 열에너지가 디스크로 유입됩니다.

브레이크 열관리 및 안전 상식

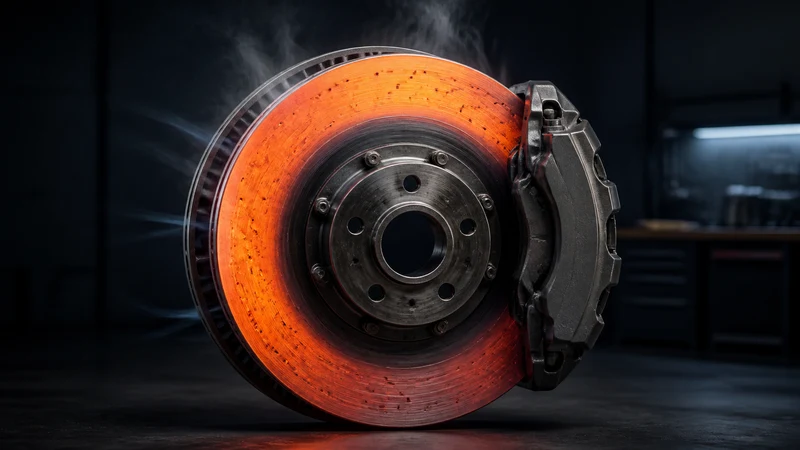

1. 디스크 로터 열용량과 페이드(Fade) 현상

   • 브레이크 디스크의 질량(두께와 직경)이 클수록 한 번에 흡수할 수 있는 열용량이 커집니다.
   • 연속된 급제동으로 디스크 온도가 500~600°C 이상으로 급상승하면 브레이크 패드의 마찰재가 기화되면서 마찰계수가 급격히 떨어지는 ‘브레이크 페이드’ 현상이 일어납니다.

2. 전기차 및 하이브리드 차량의 특성

   • 회생제동 시스템이 장착된 차량은 운동에너지의 상당 부분(약 30~70%)을 배터리 충전 전력으로 회수하므로 기계식 디스크 브레이크의 열부하가 일반 내연기관 차량보다 상대적으로 낮습니다.
   • 단, 배터리가 100% 완충되었거나 급격한 비상 제동 시에는 회생제동 개입이 제한되어 순수 마찰 브레이크에 모든 열부하가 걸리게 됩니다.

3. 긴 내리막길 주행 팁

   • 긴 고갯길이나 내리막길에서는 풋브레이크만을 연속해서 밟지 마시고, 저단 기어(엔진 브레이크 / B모드 / 패들 시프트)를 적극 활용하여 브레이크 디스크의 과열을 방지하세요.
